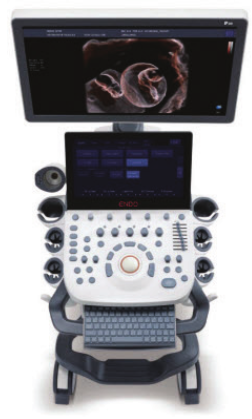

USG 4D dan Echocardiography, ENDO EI.USG4D+EC.20

Aplikasi

• Perut dan panggul

• OB / Ginekologi

• Kardiologi dan pembuluh darah perifer

• Muskuloskeletal

• Transvaginal dan transrektal

• Paru-paru

Ukuran dan Berat

• Lebar : ± 526mm

• Tinggi : ± 1360mm / 1690 mm

• Berat : ± 86 kg

• Kedalaman : ± 751mm

Caster

• 4 kastor dapat dikunci, dia. 5”

Bahasa

• Software : Inggris, Cina, Spanyol, Jerman Rusia, Italia, Prancis, Polandia, Portugis

• Panel kunci : Inggris, Spanyol, Rusia, Cina, Prancis, Italia, Jerman, Polandia

• Panduan pengguna: Inggris, Jerman, Itali, Prancis, Portugis, Spanyol, Cina, & Rusia

Port Probe & Holder

• Port probe: 5, 4 aktif, 1 pasif

• Port pensil, holder, gel dan pemanas

• kopling, gantungan kabel

Zoom

• Rasio 0.8 - 10,0, Scr dan HD zoom

Monitor

• Monitor resolusi tinggi medis 15.6 inci

• Resolusi : 1920 x 1080

• Sudut pandang : 178° (horizontal), 178° (vertikal)

• Sudut atas/bawah: 0 ° hingga 45 °

• Sudut atas bawah: 25° atas, 90° bawah

• Kontras dan kecerahan disesuaikan

• Frekuensi 60 Hz

• Lengan monitor sudut putar: ±53°, sudut putar lengan atas bawah, kiri kanan ± 112°; ketinggian 0-100 mm

Mode Gambaran

• Probe B, THI/PHI, M, anatomi dan warna M, CFM, PDI/DPDI, PW, CW, 3D/4D, TDI (with PW / M)

Speaker

• Hi-Fi speaker

• Respons frekuensi 200Hz - 12kHz

Gambaran Panorama

• Mode B dan warna CFM/PDI

• Rotasi 0 - 360°, zoom 2x

• Panjang maks tersedia 1000mm

Panel Kontrol

• Desain berorientasi pengguna

• Desain lampu latar tombol panel

• Beberapa kunci yang ditentukan

• TGC 8 kontrol penggeser segmen

• Sensitivitas trackball dapat disesuaikan

• Keyboard tarik

• Perbedaan promosi dan penurunan pangkat: 0 - 230 mm

• Panel kontrol diputar & diangkat

• Sudut putar: ±40°

Fungsi dan Konfigurasi

• Gelombang fundamental & harmonik dengan frekuensi 5 band mode B

• Gambar gabungan, uscan, LGC 2 bands

• Indeks spesifik jaringan, rotasi gambar

• Trapesium, widescan, HPRF, simultan

• Auto trace PW, IMT, NT, EF, Folikel AVC

• Scr zoom, panorama B dan warna

• Panduan biopsi, vis-needle, freehand 3D

• 3D/4D, S-Live, Depth, C-xlasto, ABD, ECG S-guide, stress echo, tei index

Layar Sentuh

• Resolusi tinggi medis 13.3 inci

• Resolusi 1920 x 1080

• Sudut pandang: 160° (kiri dan kanan), 160° (atas dan bawah)

• Pengaturan tata letak parameter

• Sudut kemiringan lebih dari 10°

• Kecerahan dan kontras disesuaikan

• Film pelindung anti silau

Lingkungan Kerja

• Suhu: +10°C hingga +40°C

• Kelembaban relatif: 30% - 75% RH

• Tekanan atmosfer: 700 hPa - 1060 hPa

• Sistem noise: kurang dari 44dB

Wide Scan

• Gambar trapesium mati 1,2 probe linier

• Wide scan convex mati 1,2

Anotasi dan Body Mark

• Anotasi teks dan panah

• Anotasi teks manual layar penuh

• Ukuran depan anotasi menyesuaikan

• Anotasi teks preset, ujian disertakan

• Arah panah menyesuaikan

• Tanda tubuh lebih dari 122 berdasar jenis posisi

Listrik

• Catu Daya : 100-127V~/220-240V~, 2.7-1.1A, 50/60 Hz

• Konsumsi daya 500 VA

• Baterai internal

Tampilan Terpisah

• Format tunggal(B), ganda(2B), quad(4B)

• B/C dual live CFM, PDI, TDI

Freehand 3D

• Pemindahan sektor dan linier

• Layar dual dan quad split, penuh 3D

• Orientasi 3D: 0 °, 90 °, 180 °, 270 °

• Pengaturan sudut putar, sudut pandang

• Mode render: Surface, Grad. Light, Transp. Min, X-Ray, S-Depth, S-Live, S-Live Silhouette, Skeleton, Skeleton Depth

• Kontras 0-100, transparansi 0-100

• Kecerahan 0-100, kelancaran 0-30

• B Chroma 1-13, 3D Chroma 0-14

• Rasio zoom mode linear 0,1-2,0

• Sudut zoom sektor 10 ° - 170 °

• M Slice, folikel AVC

Monitor Informasi

• Logo pabrikan, nama RS, tanggal dan waktu, probe dan item pemeriksaan

• MI, TIS, operator, ID pasien, suhu, ikon

• Skala kedalaman dan posisi fokus

• Parameter gambar, thumbnail

• Clipboard dan screen saver

Manajemen Data

• Layanan berbagi gambar

• Ekspor data ke drive USB atau DVD

• Format ekspor, sistem, PC, DICOM

• Clipboard, thumbnail, Tinjauan

• Tampilan galeri

C-xlasto

• Probe L741, L752, L742, 12L-A, 12L-B

• Mode tampilan tunggal dan ganda

• Peta independen, TGC

• Kedalaman & c-xlasto disesuaikan

• Peta regangan kiri 1-7, kanan 0-7

• Frekuensi 5 level

• Kontras 0.02-2.0

• Persist 0.02-0.98

• Gambaran terbalik

• Proses regangan 0-6, 7 level

• Transparansi 0.10-1.0

Parameter Gambar

• Sistem boot: kira-kira 60 detik

• Sistem dimatikan: kira-kira 20 detik

• Kecepatan bingkai : 1493 fps

• Skala abu-abu: 256 level, Quad beam

• Elemen transduser: hingga 256

• Volume: 0 - 100, 101 level

Pemeriksaan Preset

• Mode parameter pemeriksaan optimal

• Urutan, ekspor dan impor preset

Paket Pengukuran Aplikasi

• Kebidanan, bagian kecil, ginekologi, perut, vaskular, jantung, urologi, pediatri

Kontras ABD

• Probe 3C-A, C1-6

• Biopsi dan koreksi biopsi

• Dua pengatur waktu

• Waktu flash 0.1 - 4.0 detik

• Rentang dinamis 40-320

• Daya 1-100%

• Chroma 1-16

• Daya kilat 1-100

• Peta abu-abu 1-9

• Persist 0-60, 7 level

• Analisis kurva TIC

Penyimpanan

• Hard disk 500G, gratis 466G

• Bingkai maks film 2D : 100-2000

• Bingkai maks 3D bioskop : 77

• Drive USB

• Prospektif gambar kontras 480 d (maks)

3D/4D

• Rotasi bebas 0° 45° 90° 180° 270° 360°

• Kualitas gambar tinggi, sedang, rendah

• Sudut putar 5 ° - 75 ° (VC6-2)

• Stabilitas, ROI, auto face, cahaya

• Ulasan film 0-499

• Tampilan C Plane : AB, AC, BC, ABC

Laporan

• Nilai pengukuran dapat diedit

• Metode nilai tunggal

• Penyisipan gambar dan logo laporan

• Pratinjau laporan

• Ukuran dan warna font, latar belakang

• Format ekspor PDF, TXT

• Tampilan item

• Laporan khusus : kurva, evaluasi, perbandingan janin

Pengaturan Pengukuran

• BSA, kursor silang, ukuran dan tampilan garis jarak kecepatan ellips, ID jalur, ukuran font dan posisi hasil

Input dan Output Sistem

• Port I/O : video, audio, mic, sinyal fisiologis, port USB, ethernet, footswitch

• Output : S-video, DVI/HDMI, VGA/RGB

• Jaringan lokal DHCP, IP statis, pemeriksa alamat MAC

• Jaringan nirkabel, WEP, WPA/WPA2-PSK, DHCP / IP statis

• Ping alamat IP

DICOM

• Penyimpanan DICOM

• Laporan terstruktur ginekologi, vaskular, kebidanan, kardiologi

• Worklist, DICOM MPPS, print, QR

• Printer video, jaringan, USB, windows

• Pembalikan video

• Wifi bawaan

• Foot switch (2 pedal, koneksi port bulat, tombol pintas pengguna)

• Pemindai barcode USB

• DVD R/W Drive (ekspor impor data)

• Baterai terpasang

• 1 T Hard disk

• Kabel ECG

• Double-wing Vagina Dilator

• Coupling Gel Heater

Lingkungan Penyimpanan dan Transportasi

• Suhu: -20°C hingga +55°C

• Kelembaban relatif: 20% - 90% RH

• Tekanan atmosfer: 700 hPa - 1060 hPa

Pengukuran Otomatis

• IMT, NT, EF otomatis, folikel AVC
